Respuesta Frecuencial de Sistemas lineales y SISO

Respuesta Frecuencial de Sistemas lineales y SISO

Analicemos el paso de del dominio de Laplace al frecuencial. Para esto consideraremos el sistema lineal e invariante en el tiempo descripto por la función de transferencia:

H(s)=kj=1m(szj)i=1n(spi)H(s)= k \dfrac{\prod_{j=1}^{m}(s-z_j)}{\prod_{i=1}^{n}(s-p_i)}

que por simplicidad consideraremos que pip_i y zjz_j son reales simples.

Nos interesa determinar la respuesta del sistema a una entrada de la forma (sinusoidal)

u(t)=U0sin(ωt)U(s)=U0ωs2+ω2u(t)= U_0 \sin(\omega t) \Longrightarrow U(s)=\dfrac{U_0\omega}{s^2+\omega^2}

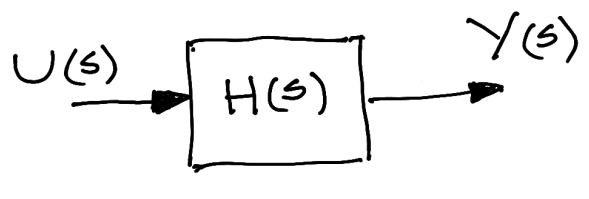

Figure 1:Sistema H(s)H(s)

asumiendo condiciones iniciales nulas

Y(s)=H(s)U(s)=kj=1m(szj)i=1n(spi)U0ωs2+ω2\begin{align*} Y(s) = & H(s)U(s)\\ = & k \dfrac{\prod_{j=1}^{m}(s-z_j)}{\prod_{i=1}^{n}(s-p_i)}\dfrac{U_0\omega}{s^2+\omega^2} \end{align*}

expandiendo en fracciones parciales, se tiene

Y(s)=i=1nαispi+αos+jω+αosjω(1)Y(s)=\sum_{i=1}^n \dfrac{\alpha_i}{s-p_i}+\underbrace{\dfrac{\alpha_o}{s+j\omega}+\dfrac{\alpha_o^*}{s-j\omega}}_{(1)}

donde el calculo de los residuos da:

αi=limspi(spi)H(s)U0ωs2+ω2\alpha_i= \displaystyle\lim_{s \to{p_i}}{(s-p_i)H(s)\dfrac{U_0\omega}{s^2+\omega^2}}
αo=lims+jω(sjω)H(s)U0ω(s+jω)(sjω)=U0ωH(jω)j2ω=jU02H(jω)\begin{align*} \alpha_o &= \displaystyle\lim_{s \to{+j\omega}}{(s-j\omega)H(s)\dfrac{U_0\omega}{(s+j\omega)(s-j\omega)}}\\ &=\dfrac{U_0\omega H(-j\omega)}{-j2\omega}\\ &=j\dfrac{U_0}{2}H(-j\omega) \end{align*}
αo=limsjω(sjω)H(s)U0ω(s+jω)(sjω)=U0ωH(jω)j2ω=jU02H(jω)\begin{align*} \alpha_o^* &= \displaystyle\lim_{s \to{j\omega}}{(s-j\omega)H(s)\dfrac{U_0\omega}{(s+j\omega)(s-j\omega)}}\\ &=\dfrac{U_0\omega H(j\omega)}{j2\omega}\\ &=-j\dfrac{U_0}{2}H(j\omega) \end{align*}

de (1)(1) tenemos que:

(1)=αo(sjω)+αo(s+jω)s2+ω2=s(αo+αo)+jω(αo+αo)s2+ω2=jU02[H(jω)H(jω)]s+U02ω[H(jω)+H(jω)]s2+ω2\begin{align*} (1)&= \dfrac{\alpha_o(s-j\omega)+\alpha_o^*(s+j\omega)}{s^2+\omega^2}=\dfrac{s(\alpha_o+\alpha_o^*)+j\omega(\alpha_o+\alpha_o^*)}{s^2+\omega^2}\\ &=\dfrac{-j\dfrac{U_0}{2}[H(j\omega)-H(-j\omega)]s+\dfrac{U_0}{2}\omega[H(j\omega)+H(-j\omega)]}{s^2+\omega^2} \end{align*}

escribiendo

H(jω)=H(jω)ejϕ(ω)H(j\omega) = |H(j\omega)| e^{j \phi(\omega)}

con ϕ(ω)=H(jω)\phi (\omega)=\angle{H(j\omega)}

por lo que:

(1)=jU0H(jω)s(ejϕ(ω)ejϕ(ω))2+U0ωH(jω)(ejϕ(ω)+ejϕ(ω))2s2+ω2=U0H(jω)[ss2+ω2sin(ϕ(ω))+ωs2+ω2cos(ϕ(ω))]\begin{matrix} (1)&=& \dfrac{-jU_0 |H(j\omega)| s\dfrac{\big(e^{j \phi(\omega)}-e^{-j \phi(\omega)}\big)}{2} +U_0\omega|H(j\omega)|\dfrac{\big(e^{j \phi(\omega)}+e^{-j \phi(\omega)}\big)}{2} }{s^2+\omega^2}\\ &=& U_0 |H(j\omega)| \left[\dfrac{s}{s^2+\omega^2} \sin(\phi(\omega))+\dfrac{\omega}{s^2+\omega^2}\cos(\phi(\omega))\right] \end{matrix}

tomando la transformada inversa de Y(s)Y(s) se obtiene

y(t)=i=1nαiepit+U0H(jω)[cos(ωt)sin(ϕ(ω))+sin(ωt)cos(ϕ(ω))]y(t)= \sum_{i=1}^n{\alpha_i e^{p_i t}} +U_0 |H(j\omega)| \left[\cos(\omega t) \sin(\phi(\omega))+\sin(\omega t)\cos(\phi(\omega))\right]

Lo anterior se puede escribir como:

y(t)=i=1nαiepit+U0H(jω)sin(ωt+ϕ(ω))Forzaday(t)= \sum_{i=1}^n{\alpha_i e^{p_i t}} +\underbrace{U_0 |H(j\omega)| \sin(\omega t+\phi(\omega))}_{\text{Forzada}}

asumiendo que el sistema es BIBO estable, entonces

p1,p2,,pn<0p_1,p_2,\cdots, p_n < 0

y el término de la respuesta transitoria

i=1nαiepit0 con t\sum_{i=1}^n{\alpha_i e^{p_i t}} \longrightarrow 0 \text{ con } t\longrightarrow \infty

Es decir, cuando tt\longrightarrow \infty el sistema alcanza un régimen permanente senoidal (RPS) de la forma

yRPS(t)=U0H(jω)sin(ωt+ϕ(ω))Forzaday_{RPS}(t)=\underbrace{U_0 |H(j\omega)| \sin(\omega t+\phi(\omega))}_{\text{Forzada}}

Notar que:

H(jω)H(s)s=jωH(j\omega) \equiv \left.H(s)\right|_{s=j\omega}

se lo llama Transferencia Armónica o respuesta en Frecuencia del sistema. Su conocimiento para todo ω\omega permite determinar la respuesta en régimen permanente a entradas sinusoidales

H(jω) AmplitudH(jω) Fase\begin{matrix} |H(j\omega)| \longrightarrow \text{ Amplitud}\\ \angle{H(j\omega)} \longrightarrow \text{ Fase} \end{matrix}

Los resultados se pueden extender al caso de tener polos complejos conjugados y con multiplicidad. Siempre con la condición que sean estables, es decir Re(pi)<0\mathbb{Re}(p_i)<0

Diagrama de Bode

Lo que se hace normalmente es graficar la respuesta frecuencial del sistema. Para esto se usa que:

H(ω)=H(ω)moˊduloejH(ω)H(\omega) = \underbrace{|H(\omega)|}_{\text{módulo}} e^{j\angle{H(\omega)}}

H(ω)|H(\omega)| es el módulo de H(ω)H(\omega) y H(ω)\angle{H(\omega)} es el argumento.

Se suele graficar la respuesta de H(ω)H(\omega) en diagramas logarítmicos de amplitud y fase.

H(jω)dB=20logH(jω)vslogwH(jω)vslogw\begin{matrix} |H(j\omega)|_{dB} = 20 \log{|H(j\omega)|} & \text{vs}&\log{w}\\ \angle{H(j\omega)} &\text{vs}&\log{w} \end{matrix}

Sin perder generalidad podremos considerar que pip_i y zjz_j son reales por lo que:

G(s)=kj=1m(τzjs+1)i=1n(τpis+1)G(s)= k \dfrac{\prod_{j=1}^{m}(\tau_{z_j}s+1)}{\prod_{i=1}^{n}(\tau_{p_i}s+1)}

expresado como la función transferencia armónica:

H(ω)=kj=1m(jτzjω+1)i=1n(jτpiω+1)=kj=1mrzjejθzji=1nrpiejθpiH(\omega)= k \dfrac{\prod_{j=1}^{m}(j\tau_{z_j}\omega+1)}{\prod_{i=1}^{n}(j\tau_{p_i}\omega+1)}= k \dfrac{\prod_{j=1}^{m}r_{z_j}e^{j\theta_{z_j}}}{\prod_{i=1}^{n}r_{p_i}e^{j\theta_{p_i}}}

con lo que:

G(jω)=kj=1mrzj(ω)i=1nrpi(ω)|G(j\omega)| = \dfrac{k\prod_{j=1}^{m}r_{z_j}(\omega)}{\prod_{i=1}^{n}r_{p_i}(\omega)}
G(jω)=ej(jmθzj(ω)inθpi(ω))\angle{G(j\omega)} = e^{j\big(\sum_{j}^{m}\theta_{z_j}(\omega)-\sum_{i}^{n}\theta_{p_i}(\omega)\big)}

Finalmente, por propiedades de los logaritmos, el módulo en dB se determina sumando los módulos individuales de los polos y ceros para cada frecuencia.

G(jω)=kdB20log(k)+1mrzj(ω)20log(rzj(ω))+1n1rpi(ω)20log(1rpi(ω))|G(j\omega)| = \underbrace{|k|_{dB}}_{20\log{(k)}} + \underbrace{\sum_{1}^{m} r_{z_j}(\omega)}_{20\log{\big(r_{z_j}(\omega)\big)}} + \underbrace{\sum_{1}^{n} \dfrac{1}{r_{p_i}(\omega)}}_{20\log{\big(\dfrac{1}{r_{p_i}(\omega)}}\big)}

y la fase se obtiene sumando las fases de los polos y ceros en forma individual para cada frecuencia w.

G(jω)=k+θzj(ω)θpi(ω)\angle{G(j\omega)} = \angle{k} +\sum{\theta_{z_j}(\omega)}- \sum{\theta_{p_i}(\omega)}

El resultado anterior nos permite graficar un diagrama de Bode a partir de diagramas de Bode de sistemas mas simples. Analizaremos cada una de estas opciones tanto para polos como para ceros.

Método práctico para graficar diagramas de Bode

1) Polo simple en el origen

G(s)=1sH(ω)=1jωpolo ens=0\begin{matrix} G(s)=\dfrac{1}{s} & H(\omega)= \dfrac{1}{j\omega} & \text{polo en} & s=0 \end{matrix}
"Figure_1.png"

Polo en 0

el módulo resulta

G(jω)=1ωG(jω)dB=20logωEcuacioˊn de una rectacon pendiente de -20dB/dec(con ω en forma logarıˊtmico)|G(j\omega)| = \dfrac{1}{\omega} \Longrightarrow \underbrace{|G(j\omega)|_{dB} = - 20 \log{\omega}}_{\substack{\text{Ecuación de una recta}\\ \text{con pendiente de -20dB/dec}\\ \text{(con } \omega \text{ en forma logarítmico)}}}

para frecuencia ω=1radseg\omega = 1 \dfrac{rad}{seg} tenemos que el módulo es:

G(jω)ω=1radseg=0dB|G(j\omega)|_{\omega = 1 \dfrac{rad}{seg}} = 0 dB

y la fase resulta

G(jω)=π2  ω\angle{G(j\omega)} = -\dfrac{\pi}{2} ~\forall~ \omega

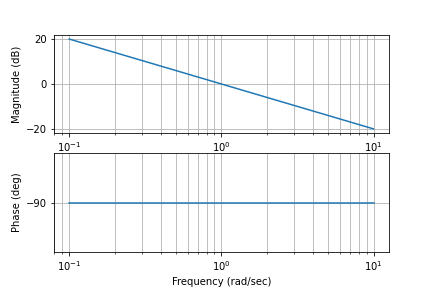

"Figure_2.png"

Bode de G(s)=1sG(s)=\dfrac{1}{s}

2) Polo múltiple en el origen

G(s)=1snG(jω)=1jnωnn polos ens=0\begin{matrix} G(s)=\dfrac{1}{s^n} & G(j\omega)= \dfrac{1}{j^n\omega^n} & \text{n polos en} & s=0 \end{matrix}

Polos de G(s)G(s) en s=0s=0 de multiplicidad nn

el módulo resulta

G(jω)=1ωnG(jω)dB=20 nSolo cambia la pendiente en funcioˊnde la multiplicidad "n"logω|G(j\omega)| = \dfrac{1}{\omega^n} \Longrightarrow |G(j\omega)|_{dB} = \underbrace{-20~n}_{ \substack {\text{Solo cambia la pendiente en función}\\ \text{de la multiplicidad "n"}} }\log{\omega}

para frecuencia ω=1radseg\omega = 1 \dfrac{rad}{seg} tenemos que el módulo es:

G(jω)ω=1radseg=0dB|G(j\omega)|_{\omega = 1 \dfrac{rad}{seg}} = 0 dB

y la fase resulta

G(jω)=nπ2  ω\angle{G(j\omega)} = -n \dfrac{\pi}{2} ~\forall~ \omega

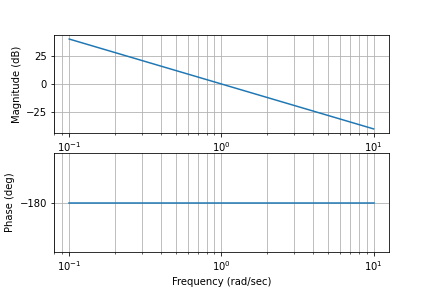

Bode cuando n=2, es decir G(s)=1s2G(s)=\dfrac{1}{s^2}

3) Polo real simple

G(s)=1τs+1H(ω)=G(jω)=1jωτ+1polo ens=1τ\begin{matrix} G(s)=\dfrac{1}{\tau s+1} & H(\omega)= G(j\omega)= \dfrac{1}{j\omega\tau+1} & \text{polo en} & s=-\dfrac{1}{\tau} \end{matrix}

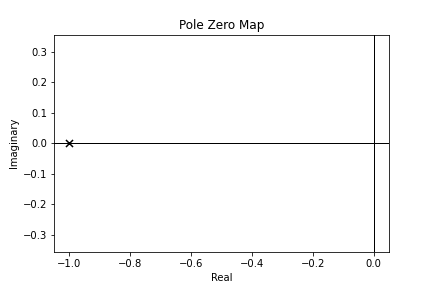

Polo de G(s)G(s) en s=1/τs=-1/\tau

el módulo resulta

G(jω)=11+ω2τ2G(jω)dB=10log(1+ω2τ2)|G(j\omega)| = \dfrac{1}{\sqrt{1+\omega^2\tau^2}} \Longrightarrow |G(j\omega)|_{dB} = - 10 \log{(1+\omega^2\tau^2)}

cuando ω0\omega \longrightarrow 0 el módulo se puede aproximar a la asíntota:

G(jω)dB0dB|G(j\omega)|_{dB} \approx 0 dB

para ω\omega \longrightarrow \infty el módulo puede aproximarse a la asíntota:

G(jω)dB10log(ω2τ2)=20log(ω)20log(τ)Ecuacioˊn de una rectaen 0 dB para ω=1τ|G(j\omega)|_{dB} \approx -10 \log(\omega^2\tau^2) = \underbrace{-20\log(\omega)-20\log(\tau)}_{\substack {\text{Ecuación de una recta}\\ \text{en 0 dB para } \omega=\dfrac{1}{\tau} }}

Notar que para ω=1τ\omega=\dfrac{1}{\tau} el módulo es:

G(jω)dBω=1τ=10log(1+1)=3dB{|G(j\omega)|_{dB}}_{\omega=\dfrac{1}{\tau}} = -10 \log(1+1) = -3dB

la fase resulta ser:

G(jω)=arctan(ωτ)={G(jω)0 cuando ω0G(jω)π2 cuando ωG(jω)ω=1τ=π4\angle{G(j\omega)} = \arctan(-\omega\tau)= \left\{ \begin{array}{l} \angle{G(j\omega)} \rightarrow 0 \text{ cuando } \omega\rightarrow 0 \\ \angle{G(j\omega)} \rightarrow -\dfrac{\pi}{2} \text{ cuando }\omega\rightarrow\infty \\ \left.\angle{G(j\omega)}\right|_{\omega=\dfrac{1}{\tau}} = -\dfrac{\pi}{4} \end{array}\right.

Bode de G(s)=1τs+1G(s)=\dfrac{1}{\tau s+1} con τ=1\tau=1

4) Par de polos complejo conjugado

G(s)=ωn2s2+2ξωns+ωn2G(s)=\dfrac{\omega_n^2}{s^2+2\xi\omega_ns+\omega_n^2}

donde ξ\xi es el coeficiente de amortiguamiento, ωn\omega_n es la frecuencia natural y los polos se ubican en p1,2=ξωn±ωnξ21complejos conjugados\underbrace{p_{1,2}=-\xi\omega_n\pm \omega_n\sqrt{\xi^2-1}}_{\text{complejos conjugados}} para 0<ξ<10<\xi<1 y p1,2=ωn|p_{1,2}|=\omega_n

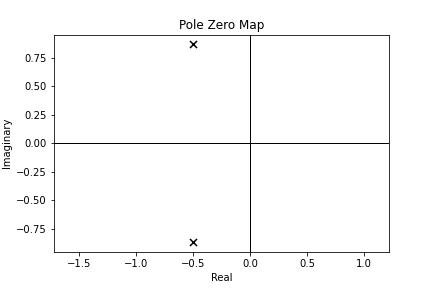

Polo complejos conjugados de G(s)G(s) con ωn=1\omega_n=1 y ξ=0.5\xi=0.5

H(ω)=G(jω)=ωn2ωn2+j2ξωnω+ωn2=1(1ω2ωn2)+j2ξωωnH(\omega)= G(j\omega)= \dfrac{\omega_n^2}{-\omega_n^2+j2\xi\omega_n\omega+\omega_n^2} =\dfrac{1}{\big(1-\dfrac{\omega^2}{\omega_n^2}\big)+j2\xi\dfrac{\omega}{\omega_n}}

el módulo es

G(jω)=1(1ω2ωn2)2+4ξ2ω2ωn2|G(j\omega)| = \dfrac{1}{\sqrt{\big(1-\dfrac{\omega^2}{\omega_n^2}\big)^2+4\xi^2\dfrac{\omega^2}{\omega_n^2}}}
G(jω)dB=10log((1ω2ωn2)2+4ξ2ω2ωn2)\left.|G(j\omega)|\right|_{dB} = -10\log\left(\left(1-\dfrac{\omega^2}{\omega_n^2}\right)^2+4\xi^2\dfrac{\omega^2}{\omega_n^2}\right)

cuando ω0\omega \longrightarrow 0 el módulo se puede aproximar a la asíntota:

G(jω)dB0dB|G(j\omega)|_{dB} \approx 0 dB

y para ω\omega \longrightarrow \infty el módulo puede aproximarse a la asíntota:

G(jω)dB10log(ω4ωn4)=40log(ω)+40log(ωn)Ecuacioˊn de una rectacon pendiente -40dB/decque corta el ejeen 0 dB para ω=ωn|G(j\omega)|_{dB} \approx -10 \log\big(\dfrac{\omega^4}{\omega_n^4}\big) = \underbrace{-40\log(\omega)+40\log(\omega_n)}_{\substack {\text{Ecuación de una recta}\\ \text{con pendiente -40dB/dec}\\ \text{que corta el eje}\\ \text{en 0 dB para } \omega=\omega_n }}

El módulo para ω=ωn\omega=\omega_n es:

G(jω)dBω=ωn=10log(4ξ2)=6dB20log(ξ){|G(j\omega)|_{dB}}_{\omega=\omega_n} = -10 \log(4\xi^2) = -6dB -20\log(\xi)

la fase es:

G(jω)=arctan(2ξωωn(1ω2ωn2))={0 cuando ω0π cuando ω=π2 para ω=ωn\angle{G(j\omega)} = \arctan\bigg(-\dfrac{2\xi\dfrac{\omega}{\omega_n}}{(1-\dfrac{\omega^2}{\omega_n^2})}\bigg)= \left\{ \begin{array}{l} \rightarrow 0 \text{ cuando } \omega\rightarrow0\\ \rightarrow -\pi \text{ cuando } \omega\rightarrow\infty\\ = -\dfrac{\pi}{2} \text{ para } \omega=\omega_n \end{array}\right.

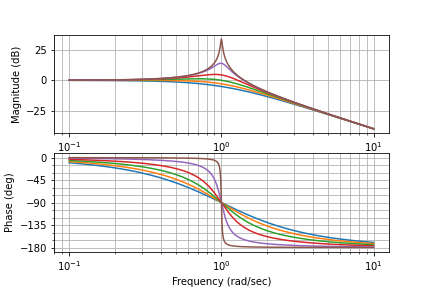

Bode de G(s)G(s) con ωn=1\omega_n=1 y ξ=0.9,0.7,0.5,0.3,0.1,0.01\xi= 0.9,0.7,0.5,0.3,0.1,0.01

5) Cero simple en el origen

G(s)=sH(ω)=jωun cero ens=0\begin{matrix} G(s)=s & H(\omega)= {j\omega} & \text{un cero en} & s=0 \end{matrix}

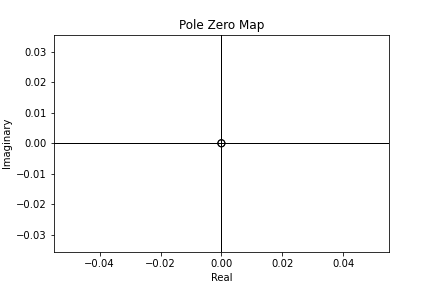

Cero de G(s)G(s) en s=0s=0

el módulo resulta

G(jω)=ωG(jω)dB=20logωrecta conpendiente de 20dB/dec|G(j\omega)| = {\omega} \Longrightarrow \underbrace{|G(j\omega)|_{dB} = 20\log{\omega}}_{\substack{\text{recta con}\\ \text{pendiente de 20dB/dec}}}

para

G(jω)ω=1radseg=0dB|G(j\omega)|_{\omega = 1 \dfrac{rad}{seg}} = 0 dB

la fase G(jω)=π2  ω\angle{G(j\omega)} = \dfrac{\pi}{2} ~\forall~ \omega

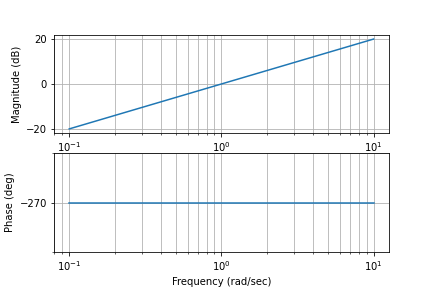

Bode de G(s)=sG(s)={s}

6) Ceros múltiples en el origen

G(s)=snG(jω)=jnωnn ceros en s=0\begin{align*} G(s)={s^n} & G(j\omega)= {j^n\omega^n} & \text{n ceros en } & s=0 \end{align*}

Ceros de G(s)G(s) en s=0s=0 de multiplicidad n

el módulo resulta

G(jω)=ωnG(jω)dB=20 nlogωSolo cambia la pendiente en funcioˊnde la multiplicidad "n"|G(j\omega)| = {\omega^n} \Longrightarrow \underbrace{|G(j\omega)|_{dB} = 20~n\log{\omega}}_{ \substack {\text{Solo cambia la pendiente en función}\\ \text{de la multiplicidad "n"}} }

sigue valiendo G(jω)ω=1radseg=0dB|G(j\omega)|_{\omega = 1 \dfrac{rad}{seg}} = 0 dB

y la fase resulta

G(jω)=nπ2  ω\angle{G(j\omega)} = n \dfrac{\pi}{2} ~\forall~ \omega

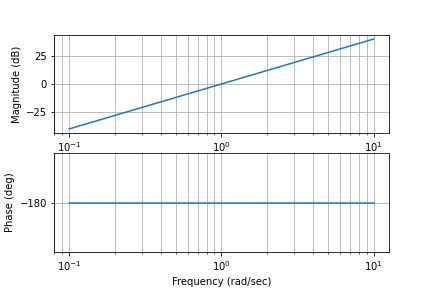

Bode cuando n=2, es decir G(s)=s2G(s)={s^2}

7) Cero real simple

G(s)=τs+1H(ω)=G(jω)=jωτ+1 un cero en s=1τ\begin{matrix} G(s)={\tau s+1} & H(\omega)= G(j\omega)= {j\omega\tau+1} & \text{ un cero en } & s=-\dfrac{1}{\tau} \end{matrix}

Cero de G(s)G(s) en s=1/τs=-1/\tau

el módulo resulta

G(jω)=1+ω2τ2G(jω)dB=10log(1+ω2τ2)|G(j\omega)| = {\sqrt{1+\omega^2\tau^2}} \Longrightarrow |G(j\omega)|_{dB} = 10\log{(1+\omega^2\tau^2)}

cuando ω0\omega \longrightarrow 0 el módulo se puede aproximar a la asíntota:

G(jω)dB0dB|G(j\omega)|_{dB} \approx 0 dB

para ω\omega \longrightarrow \infty el módulo puede aproximarse a la asíntota:

G(jω)dB10log(ω2τ2)=20log(ω)+20log(τ)Ecuacioˊn de una rectacon pendiente 20dB/decque corta el ejeen 0 dB para ω=1τ|G(j\omega)|_{dB} \approx 10\log(\omega^2\tau^2) = \underbrace{20\log(\omega)+20\log(\tau)}_{\substack {\text{Ecuación de una recta}\\ \text{con pendiente 20dB/dec}\\ \text{que corta el eje}\\ \text{en 0 dB para } \omega=\dfrac{1}{\tau} }}

para ω=1τ\omega=\dfrac{1}{\tau} el módulo es:

G(jω)dBω=1τ=10log(2)=3dB{|G(j\omega)|_{dB}}_{\omega=\dfrac{1}{\tau}} = 10\log(2) = 3dB

la fase resulta ser:

G(jω)=arctan(ωτ)={0 cuando ω0π2 cuando ω=π4 con ω=1τ\angle{G(j\omega)} = \arctan(\omega\tau)= \left\{ \begin{array}{l} \rightarrow 0 \text{ cuando } \omega\rightarrow0\\ \rightarrow \dfrac{\pi}{2} \text{ cuando } \omega\rightarrow\infty\\ =\dfrac{\pi}{4}\text{ con }\omega=\dfrac{1}{\tau} \end{array}\right.

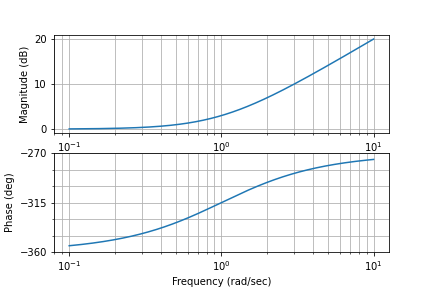

Bode de G(s)=τs+1G(s)={\tau s+1} con τ=1\tau=1

8) Cero complejo conjugado

De forma similar a lo resuelto para los polos complejos conjugados, se puede llegar a que la respuesta en frecuencia de la siguiente función de transferencia con un para de ceros complejos conjugados normalizada en ganancia, es:

G(s)=s2+2ξωns+ωn2ωn2G(s)=\dfrac{s^2+2\xi\omega_ns+\omega_n^2}{\omega_n^2}

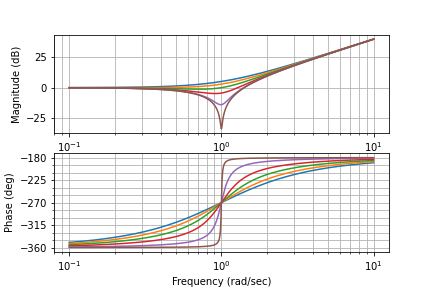

Bode de G(s)G(s) con ωn=1\omega_n=1 y ξ=0.9,0.7,0.5,0.3,0.1,0.01\xi= 0.9,0.7,0.5,0.3,0.1,0.01

9) Cero simple de no mínima fase

G(s)=1τsH(ω)=G(jω)=1jωτun cero en s=1τ\begin{matrix} G(s)={1-\tau s} & H(\omega)= G(j\omega)= {1-j\omega\tau} & \text{un cero en } & s=\dfrac{1}{\tau} \end{matrix}

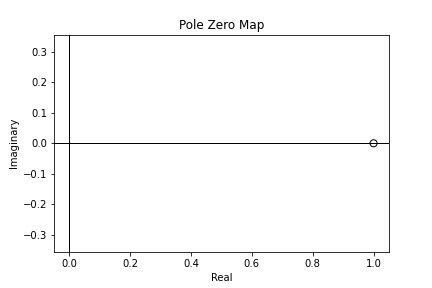

Cero de G(s)G(s) en s=1/τs=1/\tau, en C+\mathbb{C}^+

el módulo resulta

G(jω)=1+ω2τ2G(jω)dB=10log(1+ω2τ2)|G(j\omega)| = {\sqrt{1+\omega^2\tau^2}} \Longrightarrow |G(j\omega)|_{dB} = 10\log{(1+\omega^2\tau^2)}

cuando ω0\omega \longrightarrow 0 el módulo se puede aproximar a la asíntota:

G(jω)dB0dB|G(j\omega)|_{dB} \approx 0 dB

para ω\omega \longrightarrow \infty el módulo puede aproximarse a la asíntota:

G(jω)dB10log(ω2τ2)=20log(ω)+20log(τ)Una recta conpendiente 20dB/decal igual que parael cero en C|G(j\omega)|_{dB} \approx 10\log(\omega^2\tau^2) = \underbrace{20\log(\omega)+20\log(\tau)}_{\substack {\text{Una recta con}\\ \text{pendiente 20dB/dec}\\ \text{al igual que para}\\ \text{el cero en } \mathbb{C}^- }}

para ω=1τ\omega=\dfrac{1}{\tau} el módulo es:

G(jω)dBω=1τ=10log(2)=3dB{|G(j\omega)|_{dB}}_{\omega=\dfrac{1}{\tau}} = 10\log(2) = 3dB

la fase resulta ser:

G(jω)=arctan(ωτ)={0 cuando ω0π2 cuando ω=π4 con ω=1τ\angle{G(j\omega)} = \arctan(-\omega\tau)= \left\{ \begin{array}{l} \rightarrow 0 \text{ cuando } \omega\rightarrow0\\ \rightarrow -\dfrac{\pi}{2} \text{ cuando } \omega\rightarrow\infty\\ =-\dfrac{\pi}{4}\text{ con }\omega=\dfrac{1}{\tau} \end{array}\right.

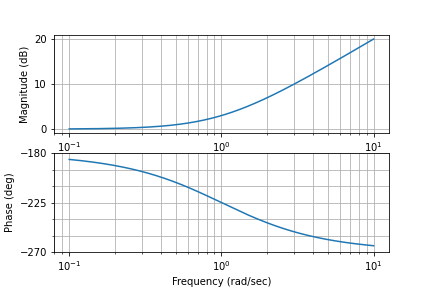

Bode de G(s)=1τsG(s)={1-\tau s} con τ=1\tau=1

Pasos para dibujar un diagrama de Bode

  1. Manipular la función de transferencia G(s)G(s) para que quede de la forma:

G(s)=k0j=1m(τjs+1)i=1n(τis+1)G(s)= k_0 \dfrac{\prod_{j=1}^{m}(\tau_{j}s+1)}{\prod_{i=1}^{n}(\tau_{i}s+1)}
  1. Magnitud: Determinar las singularidades en el origen k0(jω)n\Longrightarrow k_0(j\omega)^n (resultado de los polos y/o ceros de multiplicidad n) Graficar la asintota en baja frecuencia (n x 20dB/decn~x~20dB/dec) y calcular la magnitud de k0k_0 a ω=1\omega = 1

  2. Completar la magnitud extender las asintotas para bajas frecuencias hasta el primer punto de quiebre \Longrightarrow cambiar la pendiente en función del orden del o los polos y/o ceros de primer orden o segundo orden.

  3. Dibujar el módulo aproximado sabiendo que los polos/ceros en el punto de quiebre, modifican en -3dB/3dB respectivamente y para los polos/ceros de segundo orden G(jω)dB12ξ\Longrightarrow |G(j\omega)|_{dB} \approx \dfrac{1}{2}\xi

  4. Graficar asintotas en baja frecuencia como ϕ=n 90º\phi = n~90º

  5. Aproximar como guía con saltos de ±90º\pm 90º para primer orden y ±180º\pm 180º para segundo orden en los puntos de quiebre de magnitud

  6. Aproximar con una asintota el salto según corresponda

  7. Se puede aproximar por una curva suave en forma aproximada.

Ejemplo: Primer Bode asintótico

Seguimos los pasos anteriores para dibujar un Bode asintótico

G(s)=200(s+0.5)s(s+10)(s+50)G(s) = \dfrac{200(s+0.5)}{s(s+10)(s+50)}
  1. step) reescribir la FT de la forma:

H(ω)=G(jω)=0.2(jω0.5+1)jω (0.1jω+1)(jω50+1)H(\omega)=G(j\omega) = \dfrac{0.2(\dfrac{j\omega}{0.5}+1)}{j\omega~\big(0.1j\omega+1\big)\big(\dfrac{j\omega}{50}+1\big)}

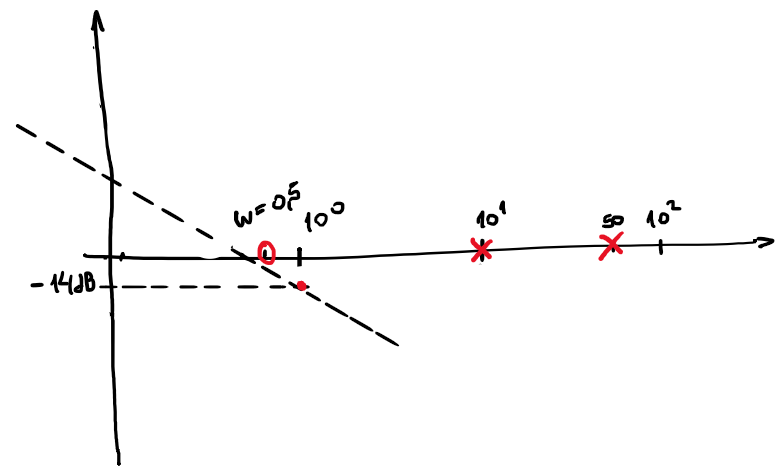

  1. step) para bajas frecuencias tenemos que:

G(jω)0.2jω20dB/dec para ω0\begin{align*} G(j\omega) \simeq \dfrac{0.2}{j\omega} & -20dB/dec & \text{ para } & \omega \longrightarrow 0 \end{align*}

para ω=1k0=0.214dB\omega = 1 \Longrightarrow k_0=0.2 \Longrightarrow \approx -14dB

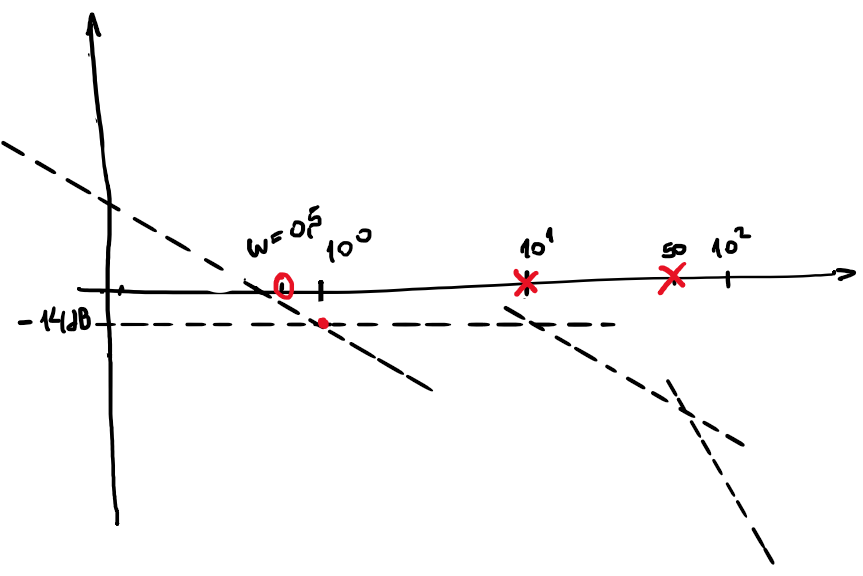

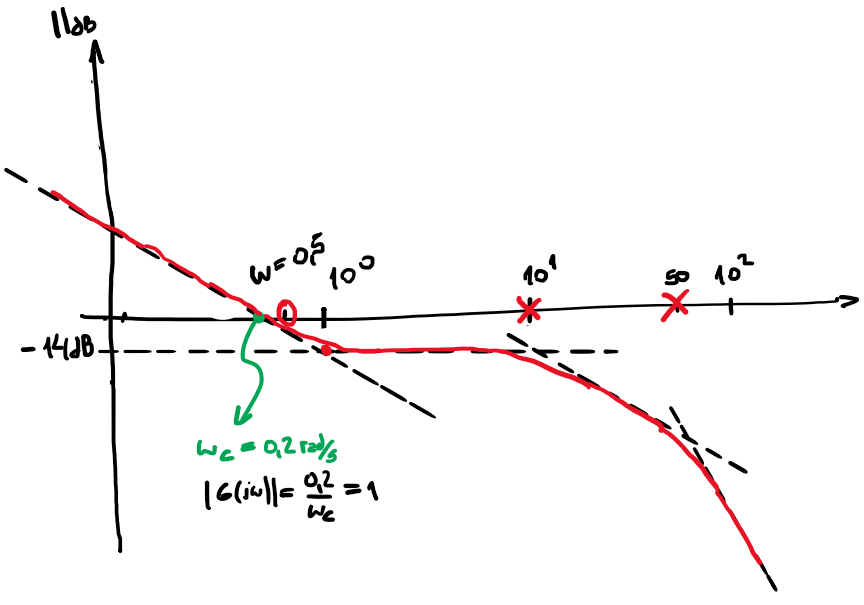

  1. step) Dibujar las asíntotas

puntos de quiebres ω={0.5 (un cero) la pendiente pasa a 0dB/dec8dB10 (un polo) la pendiente pasa a 20dB/dec50 (un polo) la pendiente pasa a 40dB/dec\text{puntos de quiebres } \omega = \left\{ \begin{array}{l} 0.5 \text{ (un cero) la pendiente pasa a } 0dB/dec \simeq -8dB\\ 10 \text{ (un polo) la pendiente pasa a } -20dB/dec \\ 50 \text{ (un polo) la pendiente pasa a } -40dB/dec \\ \end{array}\right.
  1. step) corrección del módulo en los puntos de quiebre

puntos de quiebres dB={+3dB para ω=0.53dB para ω=103dB para ω=50\text{puntos de quiebres } ||_{dB} = \left\{ \begin{array}{l} +3dB \text{ para } \omega = 0.5\\ -3dB \text{ para } \omega = 10\\ -3dB \text{ para } \omega = 50\\ \end{array}\right.

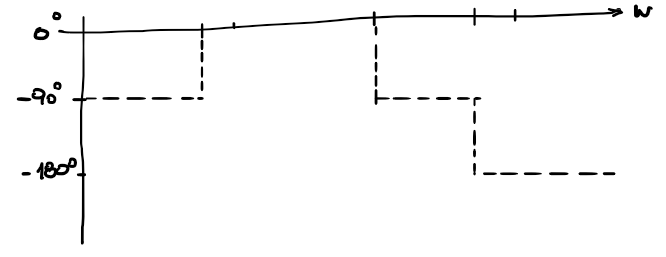

  1. step) Fase a baja frecuencia el 90º-90º

  2. step) Graficar escalones en puntos de equilibrio

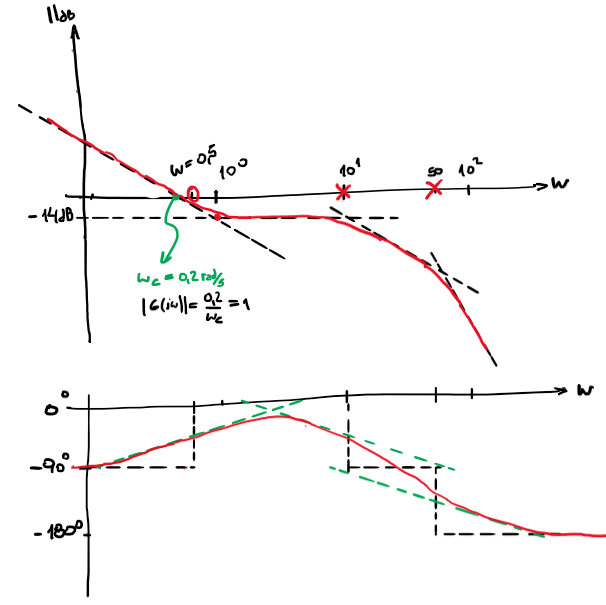

  1. step) dibujar asíntotas, en verde la asintotas con una recta en +/- media decada.


Bode asintótico

Ejemplo:

Graficaremos el Bode asintótico de la siguiente función de transferencia

G(s)=512s+1(s+1)(10s+1)G(s)=5\dfrac{\dfrac{1}{2}s+1}{(s+1)(10s+1)}

La frecuencia de corte por 0dB se calcula

G(jω)ω=ωc=512jω+1jω+110jω+1=1ωc=0.456rad/s\underbrace{|G(j\omega)|_{\omega=\omega_c}=5\dfrac{|\dfrac{1}{2}j\omega+1|}{|j\omega+1||10j\omega+1|}=1}_{\omega_c = 0.456 rad/s}

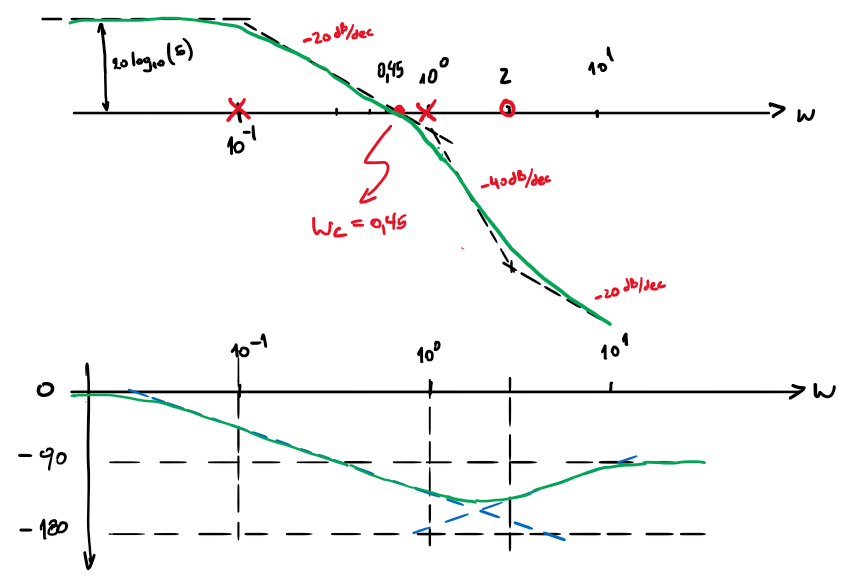

Bode asintótico de G(s)G(s)
