Estimación de la densidad espectral de potencia: método de Welch

Periodograma estándar: Relación entre N y varianza¶

El periodograma se define como:

\hat P(f)= \frac{1}{N} \left| \sum_{n=0}^{N−1}x[n]e^{−j2\pi fn}\right|^2

(1)

donde $N$ es el número de muestras.

Teóricamente, la varianza del periodograma no disminuye al aumentar $N$ .
- Esto se debe a que el periodograma es un estimador inconsistente: su varianza no converge a cero incluso con $N\rightarrow\infty$ .
- Aunque el espectro se ve “más suave” porque la resolución frecuencial ( $\Delta f=\frac{f_s}{N}$ ) mejora, la variabilidad estadística entre frecuencias cercanas sigue siendo alta.
En la práctica, al aumentar $N$ :
- Los picos espectrales se vuelven más estrechos (mejor resolución).
- Pero el “ruido” alrededor de los picos sigue teniendo la misma amplitud relativa.

import numpy as np
import matplotlib.pyplot as plt
import scipy as sc
from scipy.signal import welch, periodogram

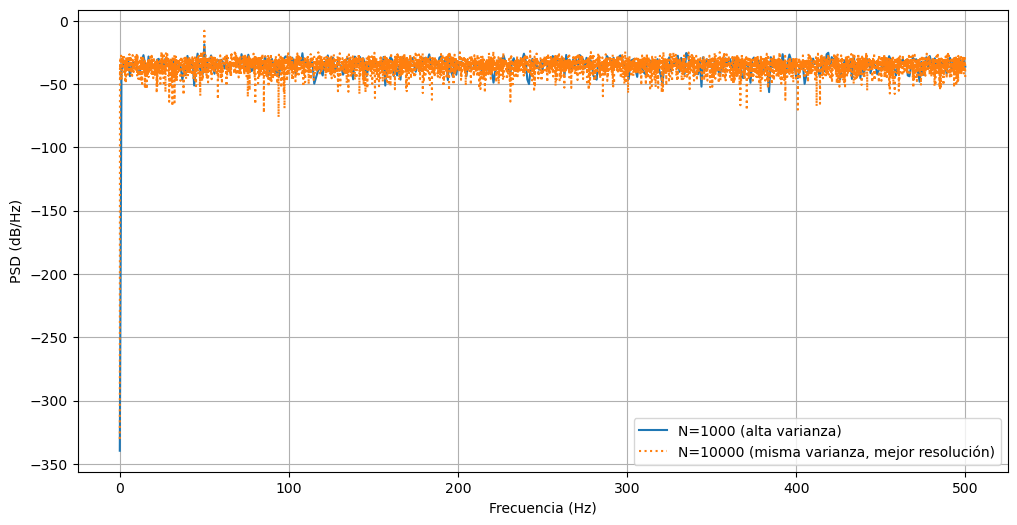

Ejemplo en Python¶

fs = 1000
t_short = np.arange(0, 1, 1/fs)       # 1 segundo (N=1000)
t_long = np.arange(0, 10, 1/fs)        # 10 segundos (N=10000)

# Señal: senoide + ruido
x_short = 0.2*np.sin(2 * np.pi * 50 * t_short) + 0.5 * np.random.randn(len(t_short))
x_long = 0.2*np.sin(2 * np.pi * 50 * t_long) + 0.5 * np.random.randn(len(t_long))

# Periodogramas
f_short, pxx_short = periodogram(x_short, fs=fs)
f_long, pxx_long = periodogram(x_long, fs=fs)

# Gráficos
plt.figure(figsize=(12, 6))
plt.plot(f_short, 10 * np.log10(pxx_short), label='N=1000 (alta varianza)')
plt.plot(f_long, 10 * np.log10(pxx_long), ':',
         label='N=10000 (misma varianza, mejor resolución)')
plt.xlabel('Frecuencia (Hz)')
plt.ylabel('PSD (dB/Hz)')
plt.legend()
plt.grid(True)
plt.show()

Método de Welch: Reducción efectiva de varianza¶

Welch logra reducir la varianza mediante:

División en segmentos: La señal de $N$ muestras se divide en $K$ segmentos de longitud $L$ (ej. $L=256$ ).
Promediado: Cada segmento tiene su propio periodograma, y el resultado final es el promedio de todos.

La varianza disminuye aproximadamente como:

VarWelch\approx\frac{Var_{Periodograma}}{K}

(2)

donde $K$ es la cantidad de segmentos.

# Welch con N=10000
f_welch, pxx_welch = welch(x_long, fs=fs, nperseg=1024, noverlap=256)

plt.figure(figsize=(12, 6))
plt.plot(f_long, 10 * np.log10(pxx_long), label='Periodograma (N=10000)')
plt.plot(f_welch, 10 * np.log10(pxx_welch), label='Welch (promediado)')
plt.xlabel('Frecuencia (Hz)')
plt.legend()
plt.grid(True)
plt.show()

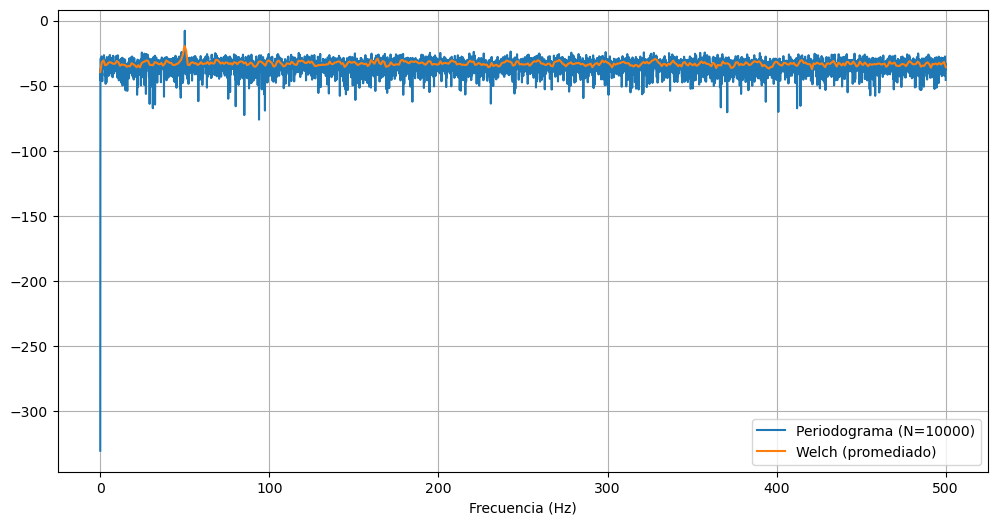

Resultado:

Welch muestra un fondo mucho más suave porque promedia $K\approx 39$ segmentos (N=10000, L=256, noverlap=128).

Independencia de la varianza al aumento de $N$ en el Periodograma¶

El periodograma no reduce la varianza al aumentar $N$ principalmente debido a:

Independencia espectral:

El periodograma calcula la energía en cada frecuencia de forma independiente. Aunque $N$ aumente, la estimación en $f_1$ no “aprende” de $f_2$ .
Fugas espectrales (leakage): El enventanado implícito (rectangular) causa interferencia entre frecuencias, aumentando la varianza aparente. Welch mitiga esto:
- Al usar ventanas (ej. Hann), reduce leakage en cada segmento.
- El promediado atenúa las fluctuaciones aleatorias.

Caso especial: Señales sin ruido¶

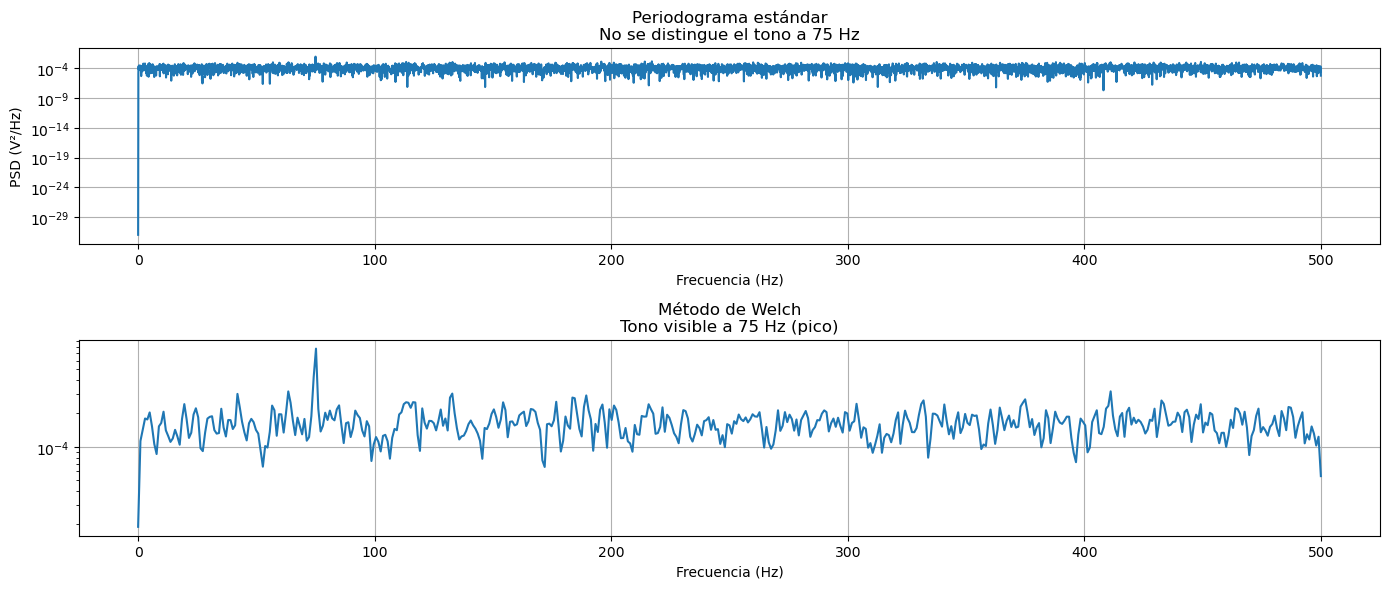

Si la señal es determinística y libre de ruido (por ejemplo una senoide pura), aumentar $N$ en el periodograma sí mejora la estimación, porque no hay varianza intrínseca. Pero en aplicaciones reales (ruido presente), Welch es casi siempre mejor.

# Configuración
fs = 1000  # Frecuencia de muestreo
N = 10000  # Número de muestras (10 segundos)
t = np.arange(N) / fs

# Señal: tono débil + ruido fuerte
tono = 0.04 * np.sin(2 * np.pi * 75 * t)  # Tono de 75 Hz (muy pequeño)
rg = np.random.default_rng(seed=12345)
ruido = rg.random(N)                 # Ruido blanco (sigma=1)
x = tono + ruido

# Periodograma estándar
f_per, pxx_per = periodogram(x, fs=fs, nfft=N)

# Welch con parámetros óptimos
f_wel, pxx_wel = welch(x, fs=fs, window="hamming", nperseg=1024, noverlap=512, nfft=1024)

# Gráficos
plt.figure(figsize=(14, 6))

# Periodograma
plt.subplot(2, 1, 1)
plt.semilogy(f_per, pxx_per)
#plt.ylim(1e-8, 1e-1)
#plt.xlim(10, 500)
plt.title('Periodograma estándar\nNo se distingue el tono a 75 Hz')
plt.xlabel('Frecuencia (Hz)')
plt.ylabel('PSD (V²/Hz)')
plt.grid(True)

# Welch
plt.subplot(2, 1, 2)
plt.semilogy(f_wel, pxx_wel)
#plt.ylim(1e-3, 1e-2)
#plt.xlim(10, 500)
plt.title('Método de Welch\nTono visible a 75 Hz (pico)')
plt.xlabel('Frecuencia (Hz)')
plt.grid(True)

plt.tight_layout()
plt.show()

Problemas para los alumnos¶

Problema 1¶

Generar una onda cudrada de media 0, frecuencia 50 Hz, amplitud máxima 0.1 y de 10 segundos de duración. Agregarle el mismo ruido que tiene la señal del ejemplo.
Tratar de obtener un Periodograma estándar y con Welch para analizar el contenido armónico de la señal.

Problema 2¶

Generar la siguiente señal.

fs = 1000  # Hz, frecuencia de muestreo
t = np.arange(0, 10, 1/fs)  # 10 segundos
ng = np.random.default_rng(seed=1234)
# Señal: tono débil a 50 Hz + mucho ruido blanco
signal = 0.07 * np.sin(2 * np.pi * 50 * t) + ng.normal(0, 1, len(t))

Analizarlarla haciendo un análisis espectral de potencia mediante un periodograma estándard y mediante un periodograma con el método de Welch.k
Durante el curse hemos visto una herramienta de maroy utilidad para analizar esta señal. ¿De cual se trata? Escriba una script que la use y la grafique.
